AOI

Die zuverlässigste Qualitätssicherungslösung

SPI ist der Eckpfeiler der Qualitätskontrolle und ist eines der effektivsten Mittel zur Verbesserung
der Produktionseffizienz in den frühen Stadien des Defektvorkommens.
Die Mirtec's SPI bietet überlegene Präzision und Reproduzierbarkeit durch die Anwendung einer überlegenen optischen Technologie
im Vergleich zu anderen allgemeinen SPI-Technologien, die Defekte selbst bei sehr kleinen Mengen von Lötpasten erkennen
und problemlos mit SMT- und Halbleiter-Produktion umgehen kann. Darüber hinaus verfügt Mirtec in Form von vielfältiger
Prozessmanagement-Software über ein sehr effektives Werkzeug, um Prozesse zu optimieren und die Produktionseffizienz zu verbessern,
indem Prozessprobleme basierend auf M2M-Kommunikation via SPI identifiziert und statistisch analysiert werden.

01. Einfach zu bedienen mit einem Klick

Die AOI-Software von Mirtec wurde so Entwicklung, dass sie benutzerfreundlich ist, was Ihnen die Programmierung mit nur einem Klick und ohne komplizierte Prozesse erlaubt. Darüber hinaus führt das System eine automatische Feinabstimmung durch, bei der selbstständig die für die Prüfung am besten geeigneten Parameter ermittelt werden. Dadurch wird unberührt durch die Fähigkeiten des Benutzers eine optimale Inspektionsleistung sichergestellt.

02. 3D-Inspektionsfähigkeit basierend auf Präzisionsmessungen

Die OMNI VISION®-Inspektionstechnologie von Mirtec verwendet einen mehrfach gemusterten Moiré-3D-Projektor, um Position und Form von Teilen und Lot präzise zu messen. Zuverlässige Inspektionsergebnisse können in jeder Umgebung erzielt werden, indem nämlich eine stabile Genauigkeit und Wiederholbarkeit vermittels eines leistungsstarken optischen Systems mit einzigartiger Technologie und hoher mechanischer Vollständigkeit gewährleistet wird.

03. Im Falle von Inspektionn mit Seitenkameras

2D-Inspektionen verwenden verschiedene Informationen wie etwa Farbe und Schriftzeichen sowie Formen und Positionen und können verschiedene Inspektionsarten durchführen. Es gibt jedoch eine Einschränkung in Bezug auf die Erkennungsleistung von Defekten mit Bezug auf Höhe, da nur Ebenendaten verwendet werden.
Die MULTI VISION®-Inspektionstechnologie von Mirtec verwendet eine hochauflösende zentrale Kamera sowie seitliche Kameras und inspiziert damit ein Objekt jeweils gleichzeitig. Auch via 3D schwer auszumachende Defekte in Bezug auf das Lot etwa bei J-Lead-, No-Lead- oder Coil-Bauteilen sind so einfach erkennbar.

04. Überlegene optische Fähigkeit und Detektionsleistung

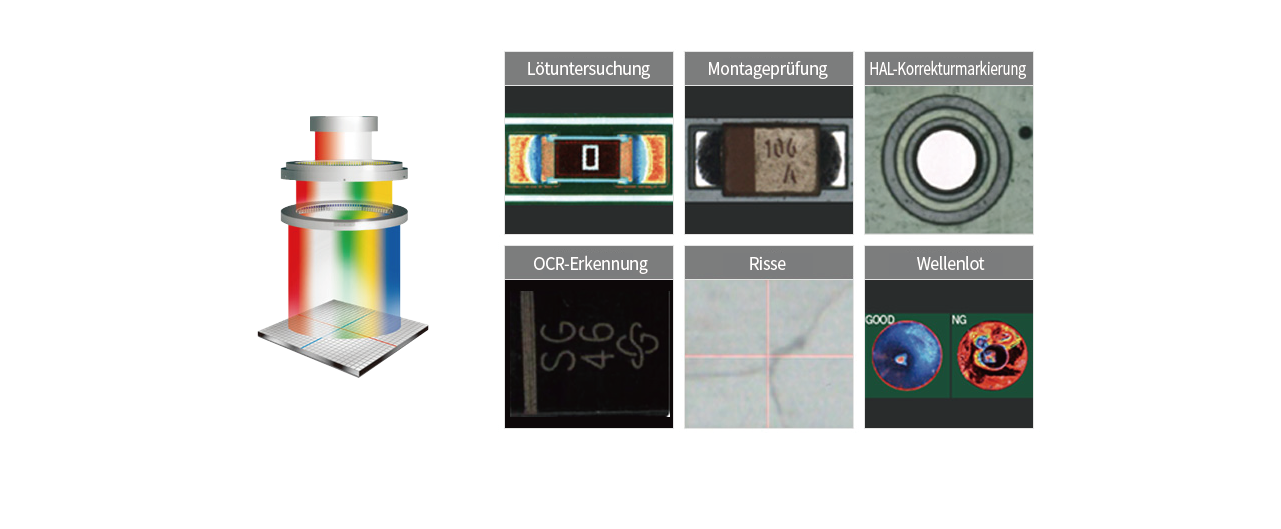

Kamera-Spezifikationen sind ein entscheidender Faktor für die Leistungsfähigkeit von AOI. Mirtec-Prüfgeräte erkennen kleinste Defekte vermittels Bildern, die mit Kameras der branchenweit höchsten Auflösung und einer hochpräzisen Linse für die zentrale und seitliche Inspektion aufgenommn werden. Darüber hinaus kann das koaxiale 8-stufige Beleuchtungssystem für alle AOI-Sorten verwendet werden, so dass es alle Arten von Teilen sowie Prüfgegenständen in allen Richtungen handhaben kann und ganz einfach defekte reflektierende Materialien sowie Mikrorisse in Chipteilen erkennen kann.

05. Präzise und schnelle Inspektion

AOI von Mirtec realisiert Hochgeschwindigkeits-Inspektionen mit größter Präzision durch Weitwinkel-FOV unter Nutzung hochauflösender Kameras, einem Hochgeschwindigkeits-Bildübertragungsstandard von CoaXPress sowie Datenverarbeitung mit Server-Klassen-PCs. Zusätzlich wird durch Nutzung eines Linearantriebsmotorsystem als Antriebssystem für die Ausrüstung eine Wiederholungsgenauigkeit sicherstellt, die dem Post-Halbleiterprozess entspricht.
